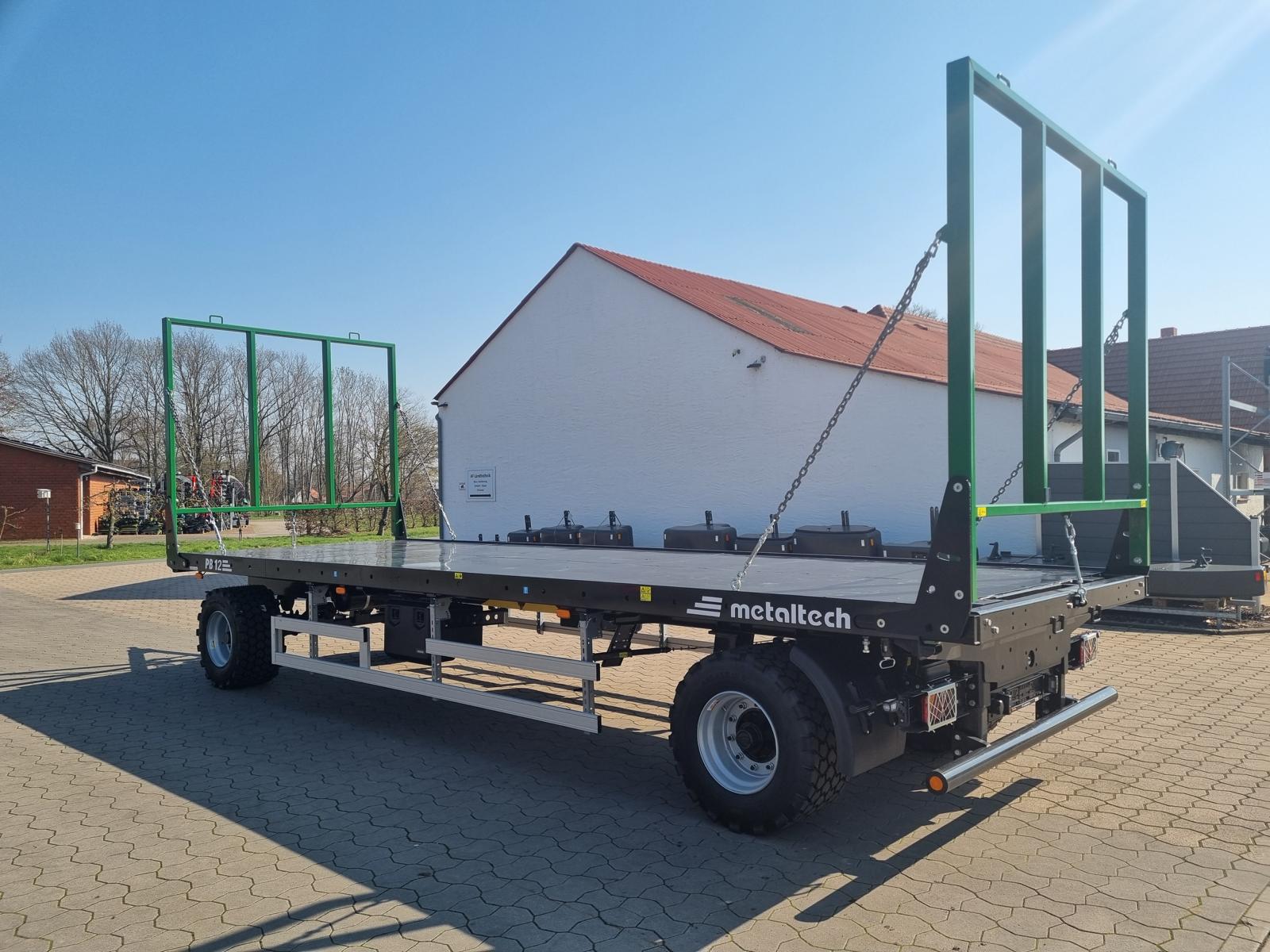

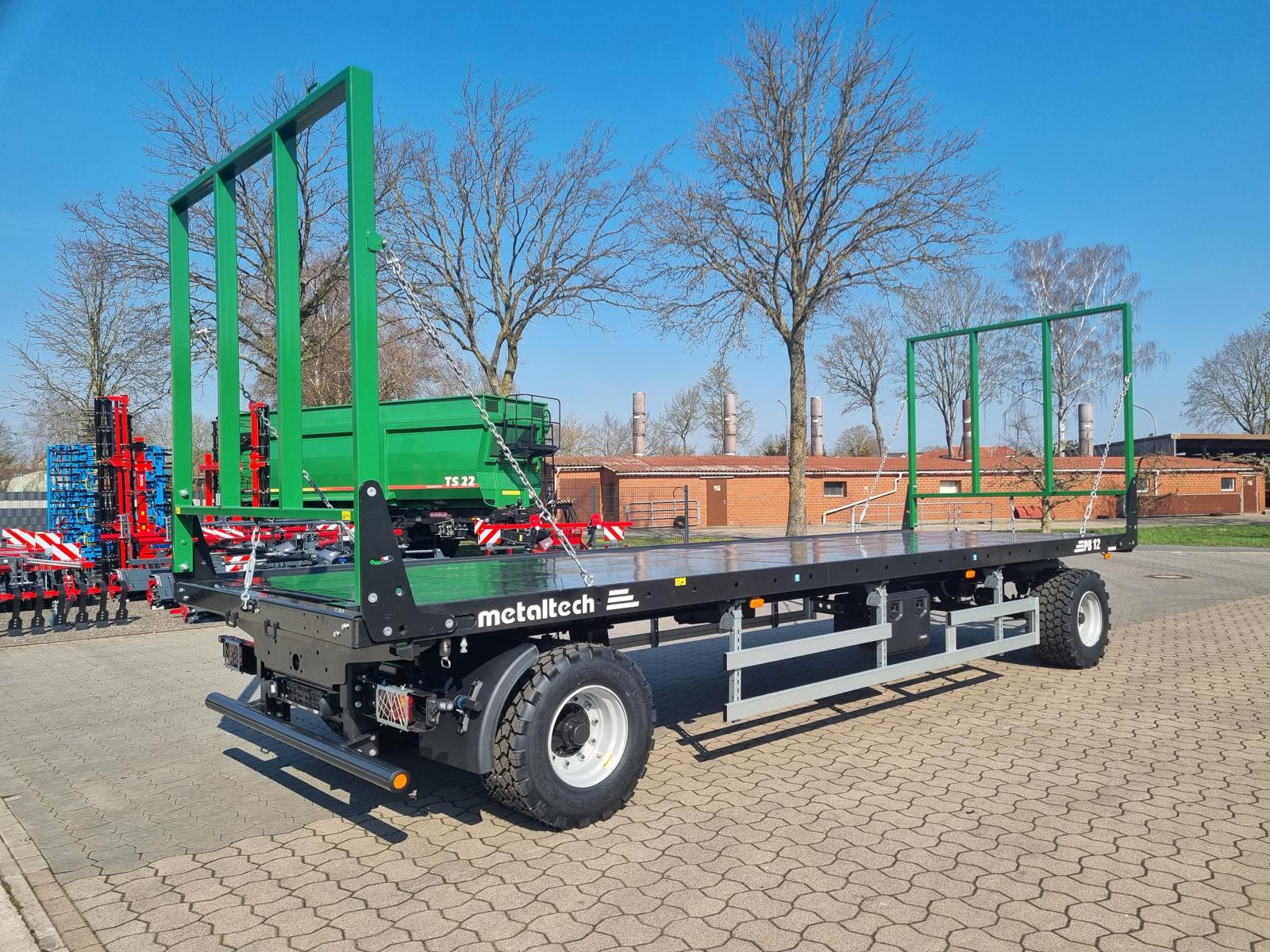

Metaltech Ballentransportwagen PB HB
Serienausstattung:
Zweikreis-Druckluftbremse mit ALB
mechanische Feststellbremse
Parabelfederung
LED-Beleuchtungsanlage
Kotflügel an den Hinterrädern
Unterlegkeile
klappbarer Unterfahrschutz links und rechts
40 km/h Ausführung

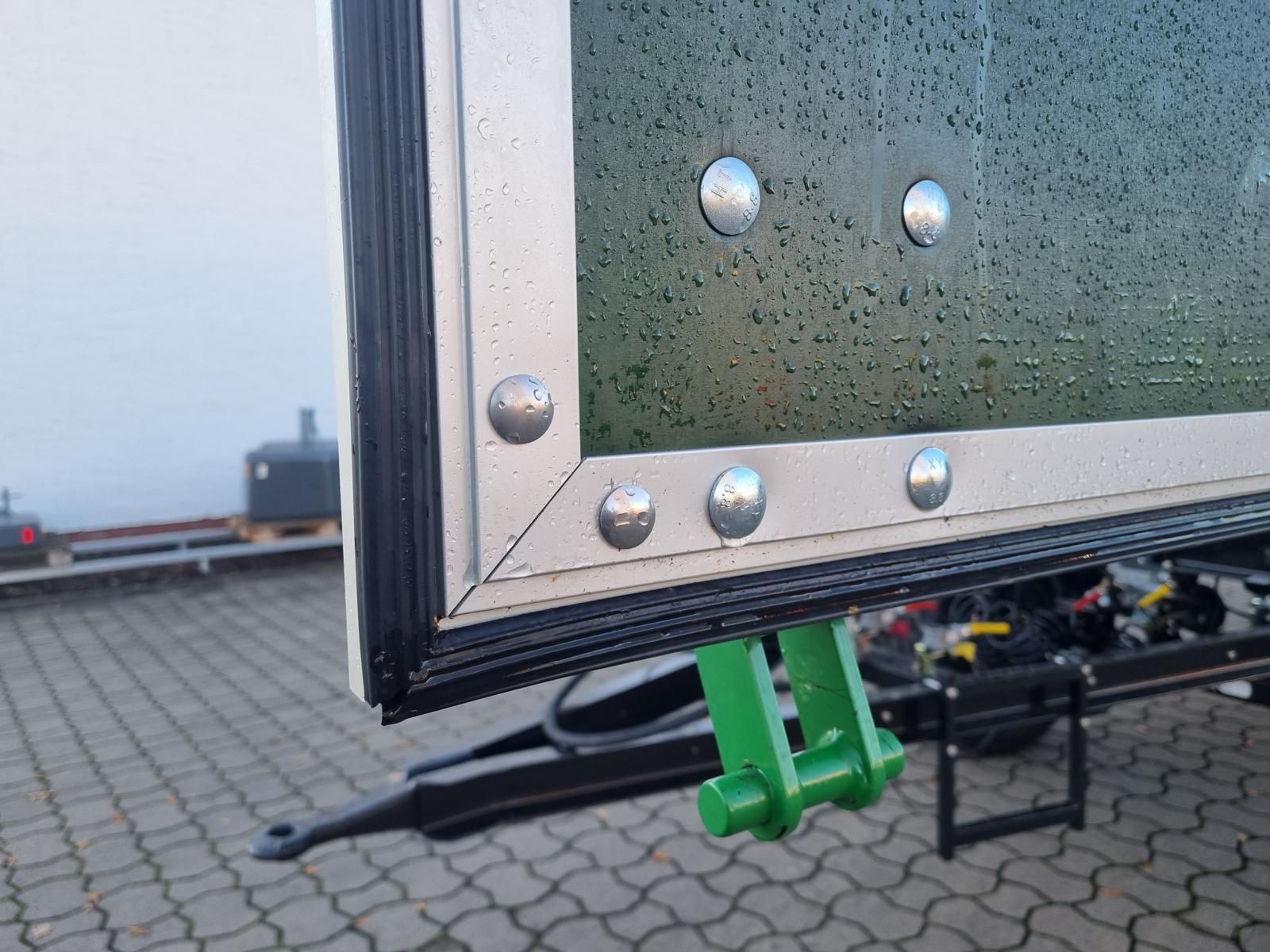

hydraulische Bordwände, beidseitig nach unten klappend
Bereifung 385/55 R22,5
Zusatzausstattung:
automatische Bordwanderhöhung, 30cm
Werkzeugkiste
Sonderlackierung
Bereifung 445/45 R19,5
Bereifung 560/45 R22,5
DEKRA-Ladungssicherungszertifikat für Rund- und Quaderballen
Typ | PB 12 HB | PB 16 HB | PB 18 HB |
Technische Daten gem. StVZO |
|
|
|
Zul. Gesamtgewicht | 16.000kg | 22.200kg | 24.000kg |
Eigengewicht* | Ca. 4.800kg | Ca. 5.260kg | Ca. 5.260kg |
Gesamtlänge | 10.300mm | 12.000mm | 12.000mm |
Gesamtbreite | 2.550mm | 2.550mm | 2.550mm |
Anzahl Achsen | 2 | 3 | 3 |
Zul. Höchstgeschwindigkeit | 40 km/h | 40 km/h | 40 km/h |
Technisch zulässige Daten gem. des Herstellers |
|
|
|
Nutzlast* | Ca. 11.200kg | Ca. 17.000kg | Ca. 18.700kg |
Länge der Ladefläche | 7.900mm | 9.600mm | 9.600mm |
Breite der Ladefläche | 2.450mm | 2.450mm | 2.450mm |
Höhe der Ladefläche* | 1.290m | 1.310mm | 1.310mm |
* Abhängig von der Ausstattung

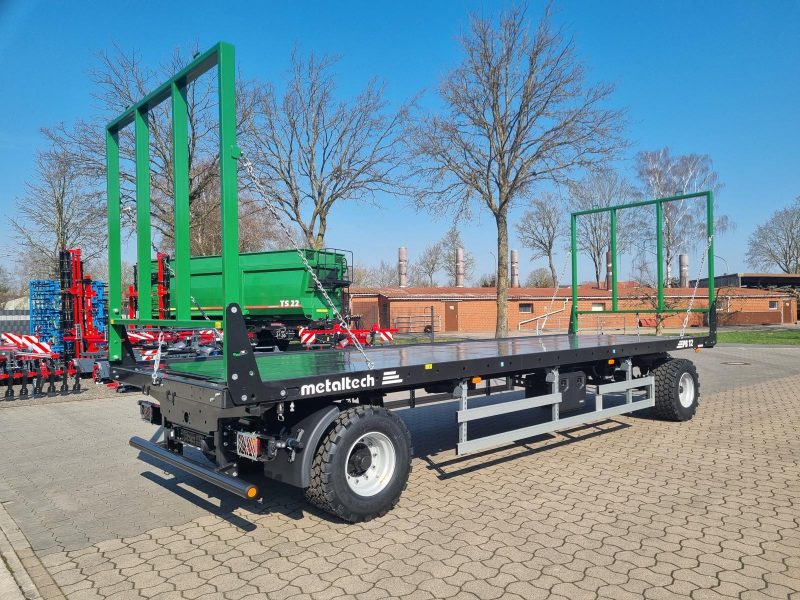

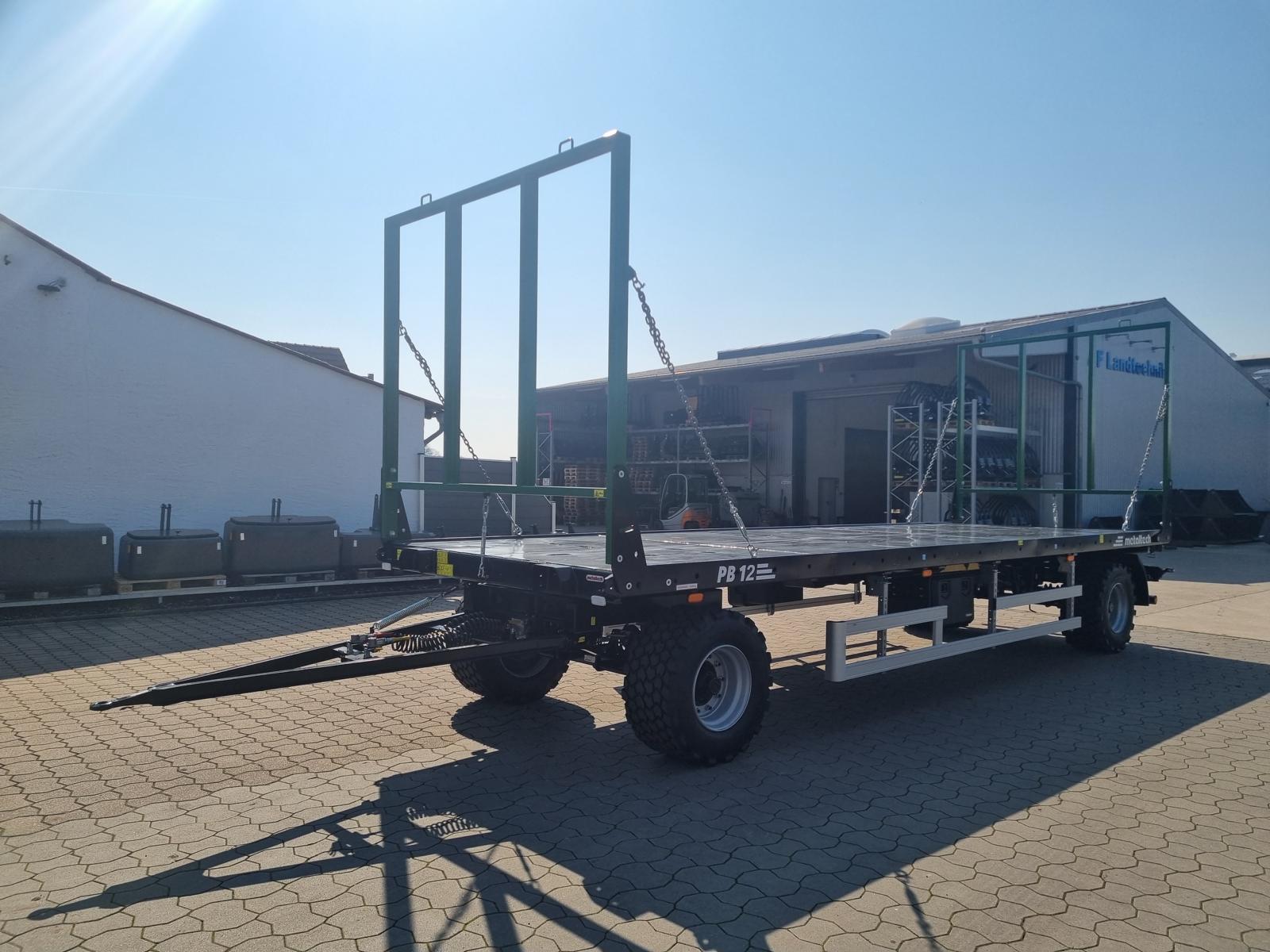

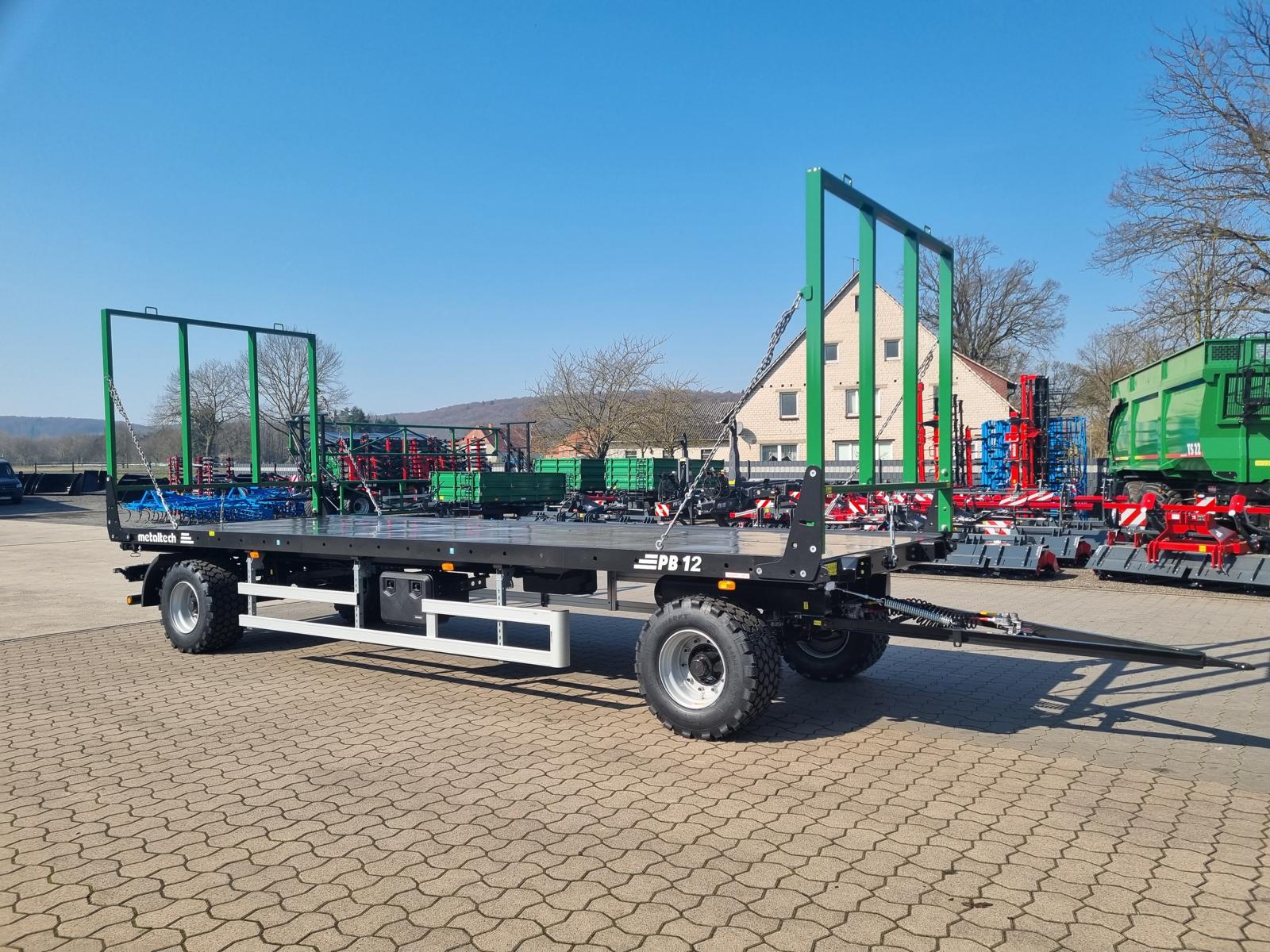

Metaltech Ballentransportwagen PB
Serienausstattung:
Zweikreis-Druckluftbremse mit ALB
mechanische Feststellbremse
Parabelfederung
LED-Beleuchtungsanlage
Kotflügel an den Hinterrädern
Unterlegkeile
klappbarer Unterfahrschutz links und rechts
40 km/h Ausführung
im Winkel verstellbare Front- und Rückwand
Ausschub nach hinten um max. 900mm
Bereifung 385/55 R22,5
Zusatzausstattung:
Werkzeugkiste
Sonderlackierung
Bereifung 445/45 R19,5
Bereifung 560/45 R22,5
Typ | PB 12 | PB 16 | PB 18 |
Technische Daten gem. StVZO |
|
|
|
Zul. Gesamtgewicht | 16.000kg | 22.200kg | 24.000kg |
Eigengewicht* | Ca. 4.100kg | Ca. 5.000kg | Ca. 5.000kg |
Gesamtlänge | 10.300mm | 12.000mm | 12.000mm |
Gesamtbreite | 2.550mm | 2.550mm | 2.550mm |
Anzahl Achsen | 2 | 3 | 3 |
Zul. Höchstgeschwindigkeit | 40 km/h | 40 km/h | 40 km/h |
Technisch zulässige Daten gem. des Herstellers |
|
|
|
Nutzlast* | Ca. 13.900kg | Ca. 17.200kg | Ca. 19.000kg |
Länge der Ladefläche | 7.890-8.890mm | 9.800-10.700mm | 9.800-10.700mm |
Breite der Ladefläche | 2.450mm | 2.450mm | 2.450mm |
Höhe der Ladefläche* | 1.290m | 1.310mm | 1.310mm |
* Abhängig von der Ausstattung
Metaltech Zweiachs-Dreiseitenkipper
Serienausstattung:
Zweikreis-Druckluftbremse
mechanische Feststellbremse
40 km/h Ausführung
durchgehende Bordwände
Parabelfederung
Durchtriebe für Elektrik, Hydraulik und Strom
LED-Beleuchtungsanlage
Zusatzausstattung:
geteilte Bordwände
ALB-Regler
Portaltüren
Plane mit Gestell
Arbeitspodest
Bordwandhebefedern
Austragleisten
Werkzeugkiste oder Wasserbehälter
hydraulisches Öffnen der Bordwände
Y-Deichsel
mechanische oder automatische Anhängerkupplung hinten
Dreiseitenkipper sind auch mit hydraulischer Bordwand oder als Tandemvariante lieferbar
Typ | DB 6 | DB 8 | DB 10 | DB 12 | DB 14 |
Technische Daten gem. StVZO | |||||
Zul. Gesamtgewicht | 8.000kg | 11.500kg | 14.000kg | 16.000kg | 18.000kg |
Eigengewicht* | 2.250kg | 3.305kg | 3.685kg | 3.965kg | 4.640kg |
Gesamtlänge | 6.260mm | 7.040mm | 7.040mm | 7.040mm | 7.430mm |
Gesamtbreite | 2.260mm | 2.550mm | 2.550mm | 2.550mm | 2.550mm |
Zul. Höchstgeschwindigkeit | 40 km/h | 40 km/h | 40 km/h | 40 km/h | 40 km/h |
Technisch zulässige Daten gem. des Herstellers | |||||
Tech. Nutzlast | 6.000kg | 8.000kg | 10.000kg | 12.000kg | 14.000kg |
Tech. Gesamtgewicht | 8.000kg | 11.500kg | 14.000kg | 16.000kg | 18.640kg |
Länge der Mulde | 4.500mm | 4.500mm | 4.500mm | 4.500mm | 5.000mm |
Höhe der Mulde | 500+500mm | 500+500mm | 600+600mm | 800+600mm | 800+600/800mm |
Breite der Mulde | 2.096mm | 2.420mm | 2.420mm | 2.420mm | 2.420mm |
Höhe zum Ladeboden | 1.210mm | 1.326mm | 1.360mm | 1.360mm | 1.390mm |
Transportvolumen | 8,5m³ | 10,9m³ | 13,0m³ | 15m³ | 17/19m³ |
Standard-Bereifung | 11,5/50-15,3 | 385/55 R22,5 | 385/55 R22,5 | 385/55 R22,5 | 385/55 R22,5 |
Maximale Bereifung | 360/60-16 | 385/55 R22,5 | 445/65 R22,5 | 560/45 R22,5 | 560/45 R22,5 |
Min. Schlepperleistung | 46 PS | 63 PS | 78 PS | 89 PS | 110 PS |

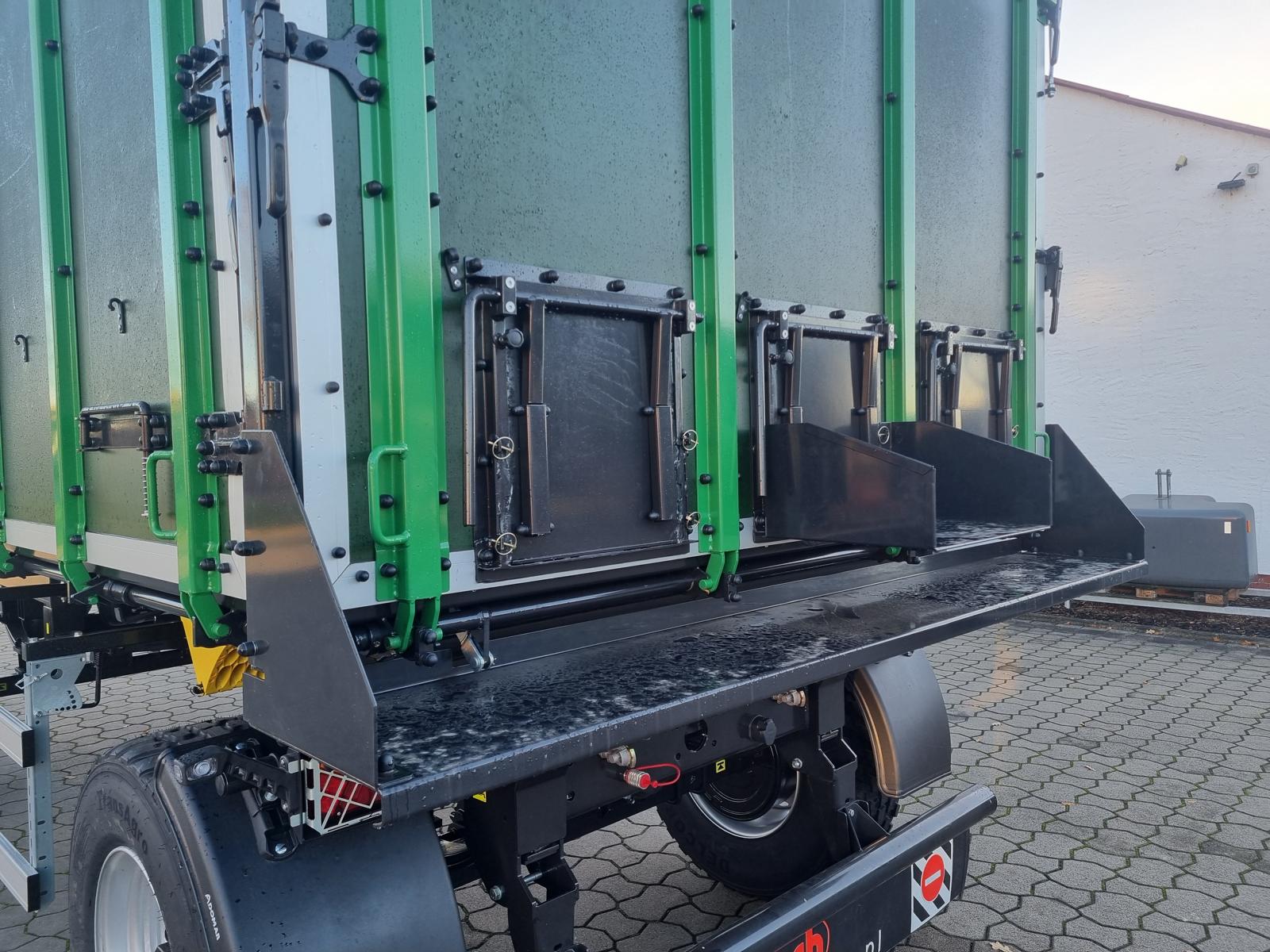

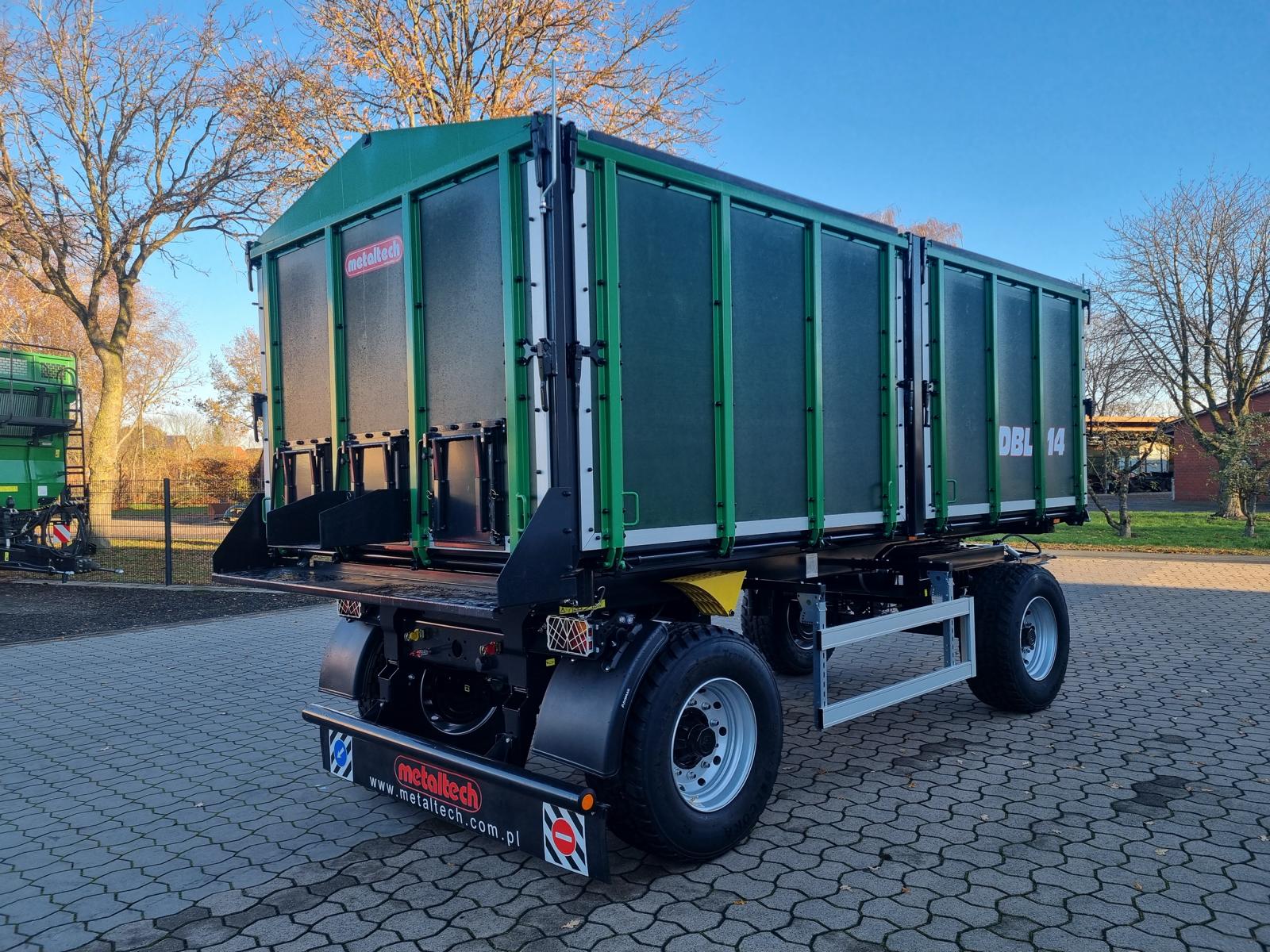

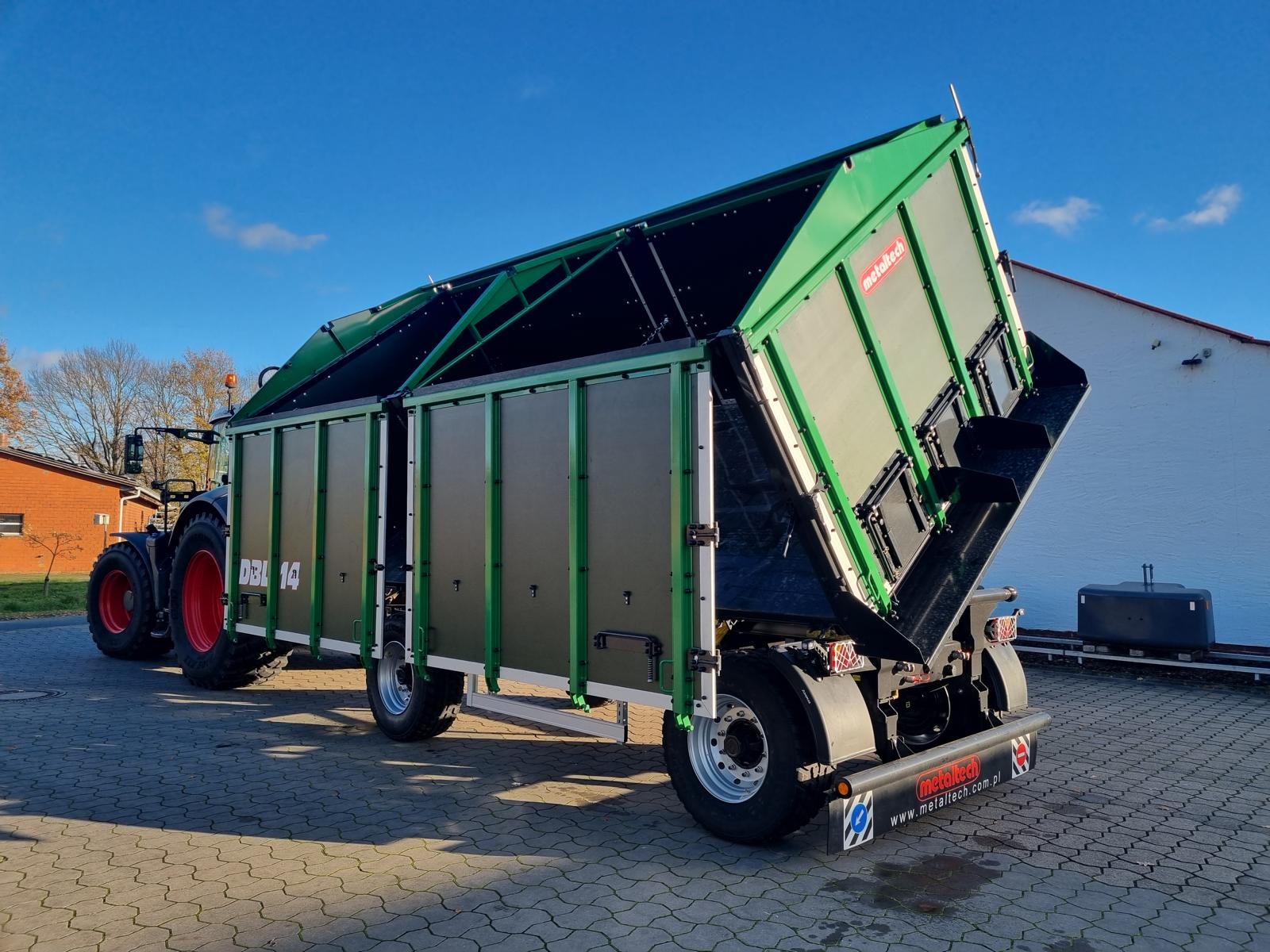

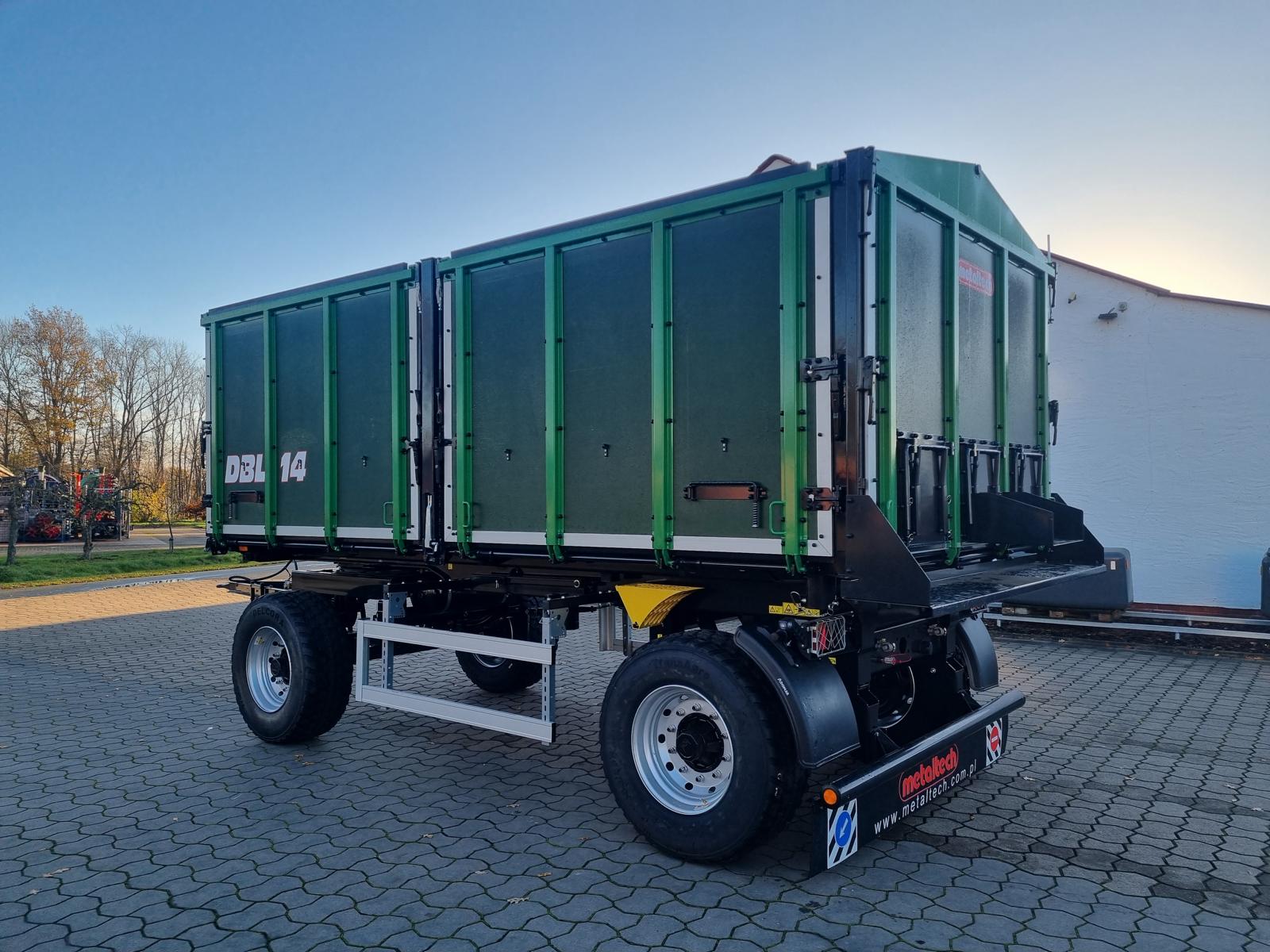

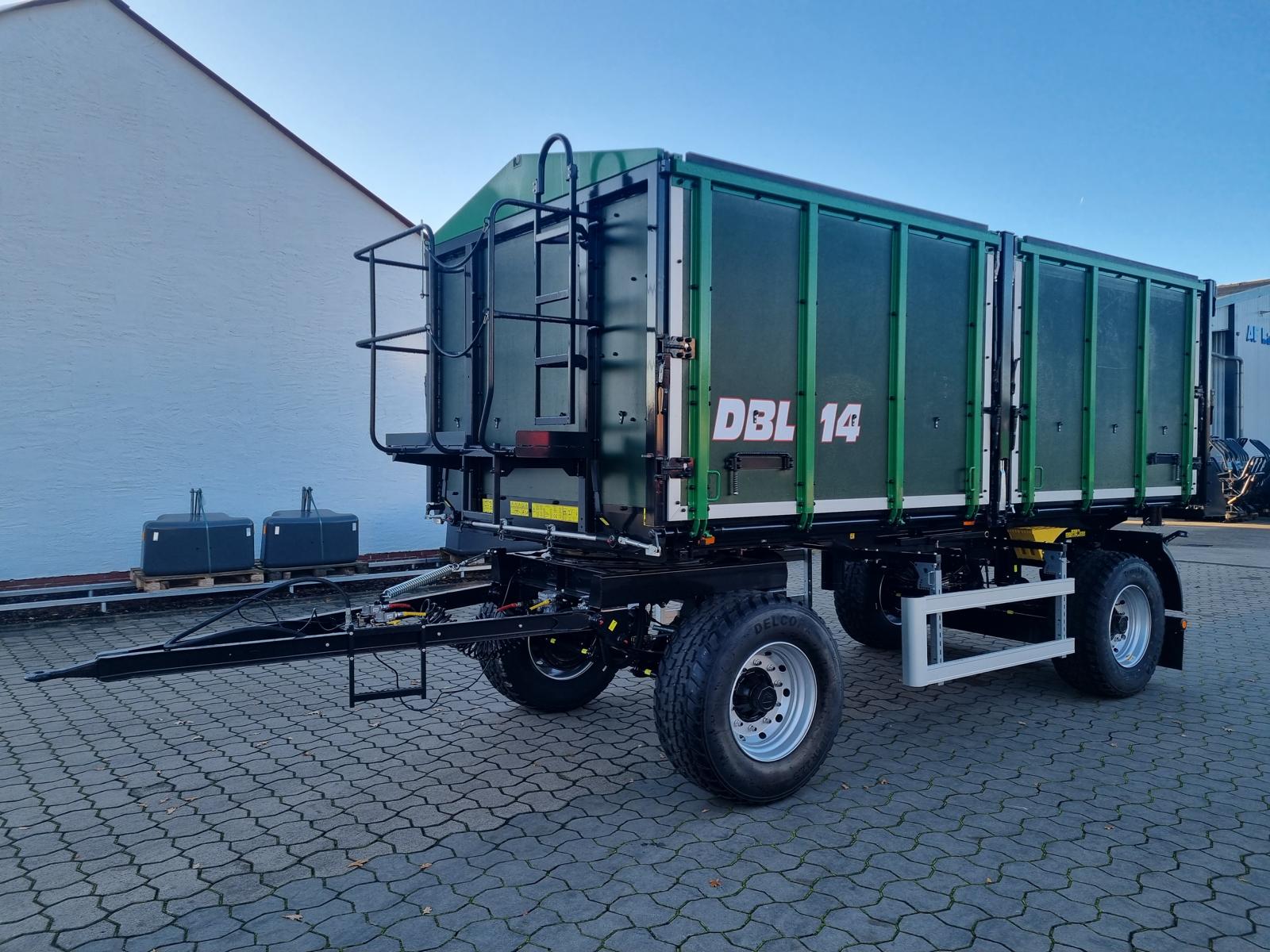

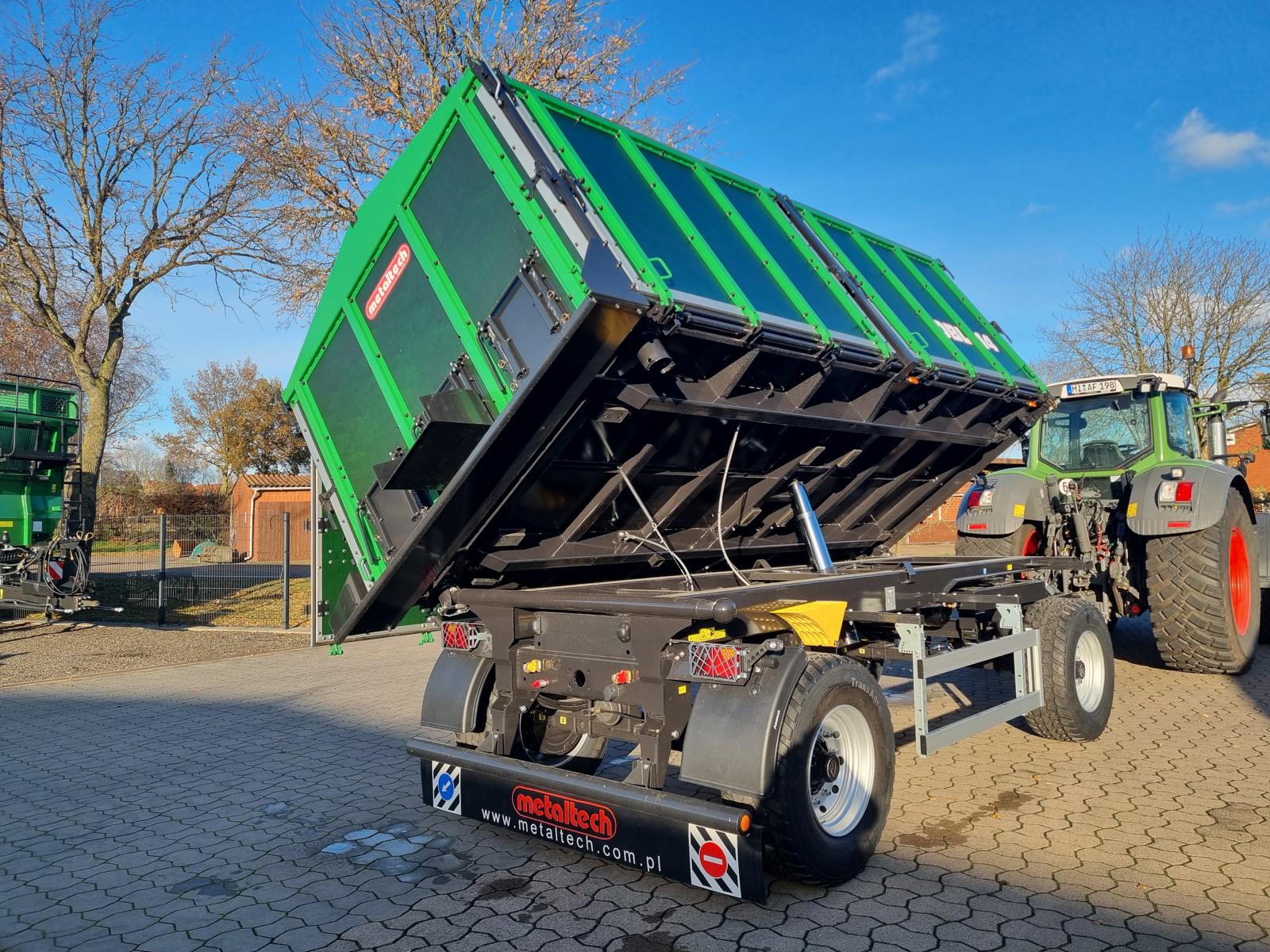

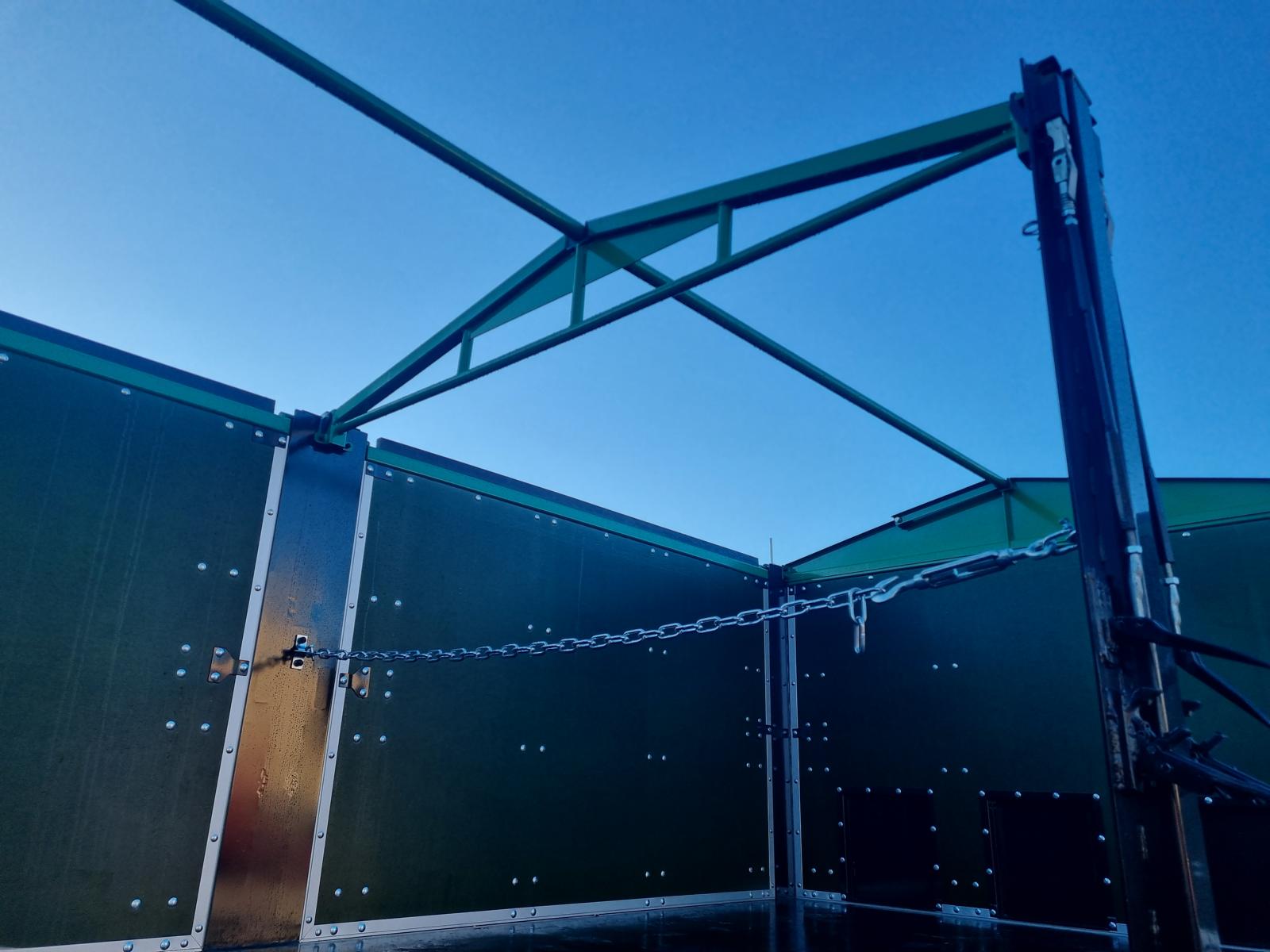

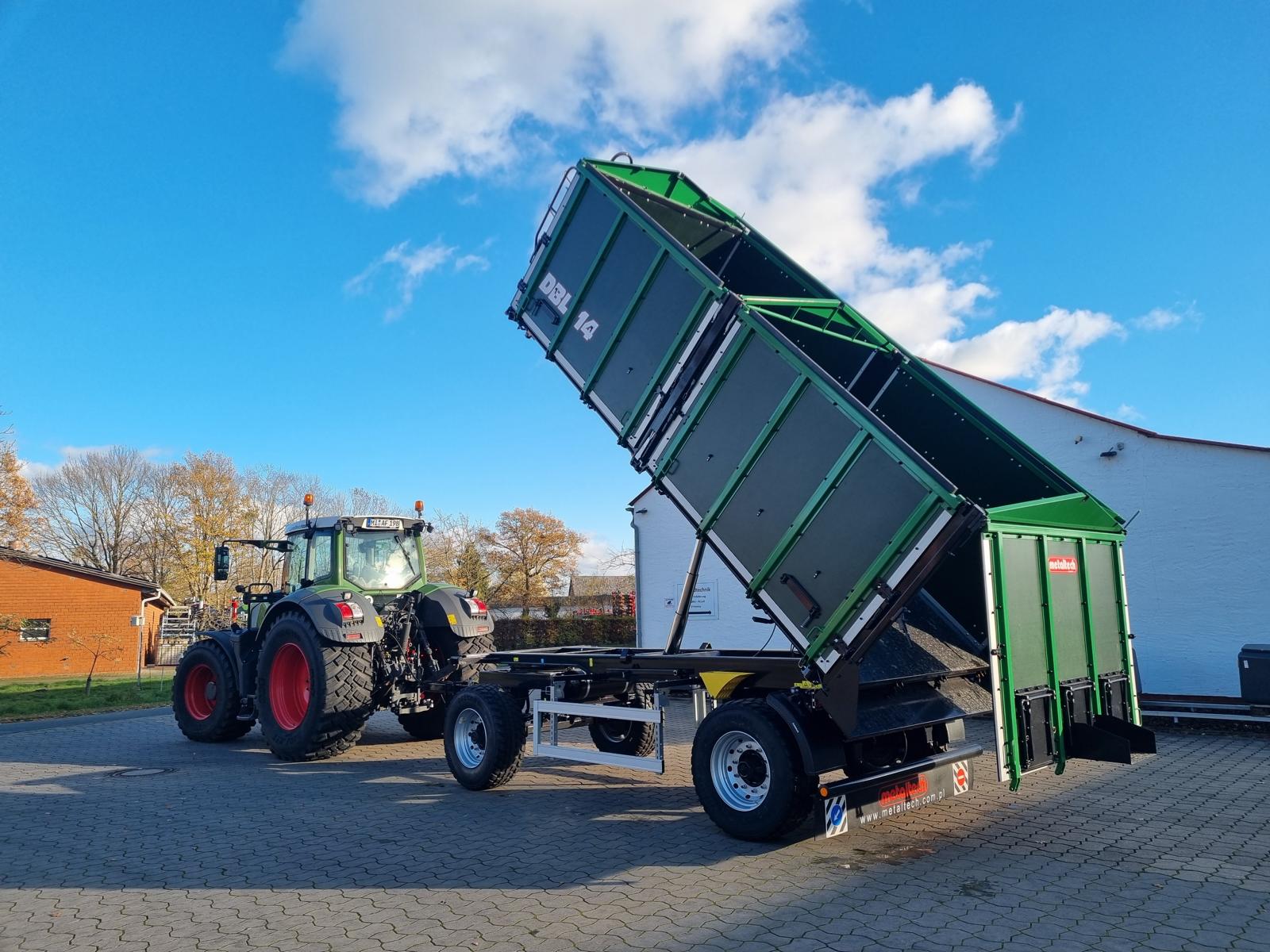

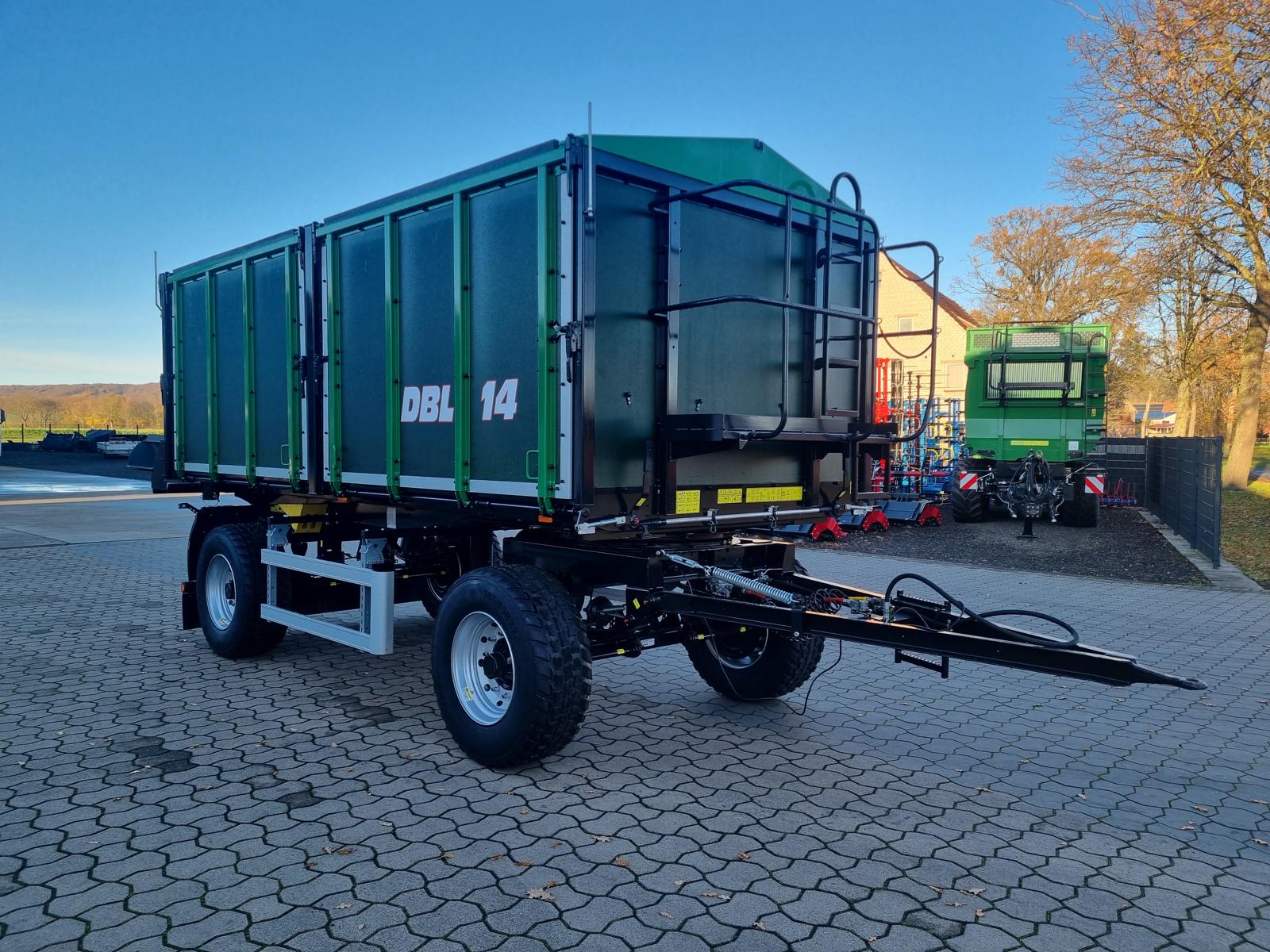

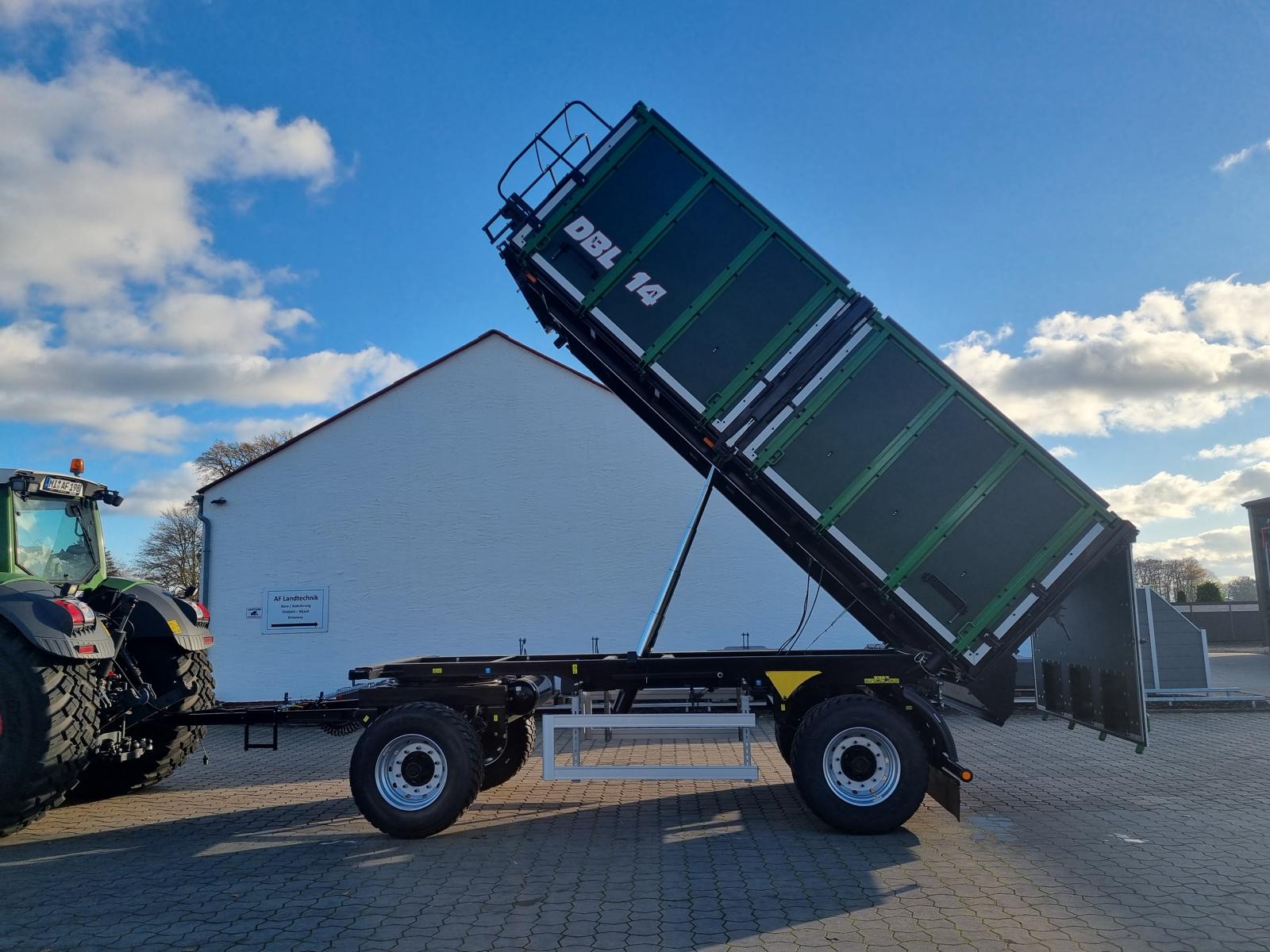

Metaltech Zweiachs-Dreiseitenkipper DBL 14 Holz
Serienausstattung:
Zweikreis-Druckluftbremse mit ALB
mechanische Feststellbremse
40 km/h Ausführung
Parabelfederung
Portaltüren links
Durchtriebe für Pneumatik, Hydraulik und Strom
LED-Beleuchtung
Bereifung 445/65 R22,5
Zusatzausstattung:
Plane mit Gestell
Arbeitspodest
Austragleiste seitlich oder hinten
Werkzeugkiste oder Wasserbehälter
Y-Deichsel
automatisches Zugmaul
dreifacher Kornschieber hinten
horizontal geteilte Bordwand rechts
horizontal geteilte Bordwand hinten
Bereifung 560/45 R22,5
Bereifung 560/60 R22,5
Typ | DBL 14 Holz |
Technische Daten gem. StVZO |
|
Zul. Gesamtgewicht | 18.000kg |
Eigengewicht* | Ca. 5.000-5.100kg |
Gesamtlänge | 7.700mm |
Gesamtbreite | 2.550mm |
Zul. Höchstgeschwindigkeit | 40 km/h |
Technisch zulässige Daten gem. des Herstellers |
|
Technische Nutzlast | Ca. 13.000kg |
Tech. Gesamtgewicht | 18.000kg |
Länge der Mulde | 5.270mm |
Höhe der Mulde | 1.570mm |
Breite der Mulde | 2.420mm |
Höhe zum Ladeboden | Ca. 1.500mm |
Einachs-Dreiseitenkipper
Serienausstattung:
Auflaufbremse mit Rückfahrautomatik
LED-Beleuchtungsanlage
Pendelklappe mit Zentralverrieglung hinten
Zusatzausstattung:
zusätzliche 380 bzw. 500mm Bordwand
1000mm Gitteraufsatz
Kornschieber
Typ | 3,5 Tonner | 4,5 Tonner | 6,0 Tonner |
Technische Daten gem. StVZO |
|
|
|
Zul. Gesamtgewicht | 3.500kg | 4.500kg | 6.000kg |
Eigengewicht* | 810kg | 1.030kg | 1.475kg |
Gesamtlänge | 4.540mm | 5.040mm | 5.540mm |
Gesamtbreite | 1.500mm | 1.800mm | 2.000mm |
Zul. Höchstgeschwindigkeit | 40 km/h | 40 km/h | 40 km/h |
Technisch zulässige Daten gem. des Herstellers |
|
|
|
Tech. Nutzlast | 2.690kg | 3.470kg | 4.525kg |
Tech. Gesamtgewicht | 3.500kg | 4.500kg | 6.000kg |
Länge der Mulde | 2.960mm | 3.460mm | 3.950mm |
Höhe der Mulde | 380mm | 380mm | 500mm |
Breite der Mulde | 1.460mm | 1.760mm | 1.950mm |
Höhe zum Ladeboden | 850mm | 890mm | 980mm |
Transportvolumen | 1,64/3,28m³ | 2,31/4,62m³ | 3,85/7,70m³ |
Kippwinkel hinten | 48° | 45° | 48° |
Kippwinkel seitlich | 45° | 45° | 45° |
Standardbereifung | 10.5/75-15.3 | 10.5/75-15.3 | 460/60-15.5 |
* Abhängig von der Ausstattung
Metaltech Hakenlifter PH30
Serienausstattung:
Schubarm
Elektrische Steuerung mit Bedienfehlerabsicherung
Zweikreis-Druckluftbremse mit ALB
LED-Beleuchtung gem. StVZO
Abstellbremse
Volle Alu-Kotflügel aus Riffelblech
Seitlicher Unterfahrschutz
Hydraulische Containerverrieglung
Hydraulisches Umschalten zwischen Heben und Kippen
Hydraulische Achsabstützung
Hydraulische Deichselbelastung
Parabellfederung
Kugelkopfkupplung K80 mit 3.000 oder 4.000 kg Stützlast
Hydraulischer Stützfuß
Zwangslenkung der 1. und 3. Achse
Signalisierung Heben oder Kippen
Eigene Ölversorgung
Sonderausstattung:
Hydraulisches Fahrwerk
Hydraulikanschlüsse am Heck
Hydraulikanschlüsse am Arm
LED-Arbeitsscheinwerfer an der Seite
LED-Arbeitsscheinwerfer am Heck
Mechanisch oder hydraulisch ausfahrbarer Unterfahrschutz
Werkzeugkiste
Bereifung 445/65 R22,5
Bereifung 560/60 R22,5
Bereifung 650/55 R26,5
Typ | PH 30 |
Technische Daten gem. StVZO |
|
Zulässiges Gesamtgewicht | 31.000kg |
Eigengewicht* | 6.500kg |
Höchstgeschwindigkeit | 40 km/h |
Anzahl der Achsen | 3 |
Achsabstand | 1.525mm |
Technisch zulässige Daten gem. des Herstellers |
|
Max. Hebekapazität | 30.000kg |
Max. Kippkapazität | 30.000kg |
Länge des Containers min./max. | 6.500/7.500mm |
Max. Kippwinkel | 50° |
Max. Länge des Anhängers mit Container | 10.000mm |
Aufziehhöhe | 1.360mm |
Leistungsbedarf | 200 PS |
Betriebsdruck | 330 bar |
* Abhängig von der Ausstattung
Metaltech Hakenlifter PH 19
Serienausstattung:
Schubarm
Hydraulische Steuerung
Druckluftbremsanlage mit ALB
LED-Beleuchtung gem. StVZO
Abstellbremse
Volle Alu-Kotflügel aus Riffelblech
Seitlicher Unterfahrschutz
Hydraulische Containerverrieglung
Hydraulisches Umschalten zwischen Heben und Kippen
Hydraulische Achsabstützung
Parabellfederung
Kugelkopfkupplung K80 mit 3.000 oder 4.000 kg Stützlast
Hydraulischer Stützfuß
Nachlauflenkachse
Sonderausstattung:
Zwangslenkung
Hydraulisches Fahrwerk
Elektrische Steuerung mit oder ohne Load-Sensing
Signalisierung Heben oder Kippen mit und ohne Bedienfehlerabsicherung
Hydraulikanschlüsse am Heck
Hydraulikanschlüsse am Arm
Hydraulische Deichselbelastung
LED-Arbeitsscheinwerfer an der Seite
LED-Arbeitsscheinwerfer am Heck
Eigene Ölversorgung
Mechanisch oder hydraulisch ausfahrbarer Unterfahrschutz
Werkzeugkiste
Bereifung 445/65 R22,5
Bereifung 560/60 R22,5
Bereifung 650/55 R26,5
Typ | PH 19 |
Technische Daten gem. StVZO |
|
Zulässiges Gesamtgewicht | 24.000kg |
Eigengewicht* | 5.330kg |
Höchstgeschwindigkeit | 40 km/h |
Anzahl der Achsen | 2 |
Achsabstand | 1.850mm |
Technisch zulässige Daten gem. des Herstellers |
|
Max. Hebekapazität | 19.000kg |
Max. Kippkapazität | 21.000kg |
Länge des Containers min./max. | 5.500/6.500mm |
Max. Kippwinkel | 46° |
Max. Länge des Anhängers mit Container | 8.920mm |
Aufziehhöhe* | 1.290mm |
Leistungsbedarf | 120 PS |
Betriebsdruck | 200 bar |
Erforderliche Ölmenge | Ca. 40 Liter |
* Abhängig von der Ausstattung
Metaltech Hakenlifter PH16
Serienausstattung:
Knickarm
Hydraulische Steuerung
Druckluftbremsanlage mit ALB
LED-Beleuchtung gem. StVZO
Abstellbremse
Volle Alu-Kotflügel aus Riffelblech
Seitlicher Unterfahrschutz
Hydraulische Containerverrieglung
Mechanisches Umschalten zwischen Heben und Kippen
Hydraulische Achsabstützung
Parabellfederung
Kugelkopfkupplung K80 mit 3.000 oder 4.000 kg Stützlast
2-Gang-Getriebe-Stützfuß
Nachlauflenkachse
Sonderausstattung:
Nachlauflenkachse
Zwangslenkung
Hydraulisches Fahrwerk
Elektrische Steuerung mit oder ohne Load-Sensing
Signalisierung Heben oder Kippen mit und ohne Bedienfehlerabsicherung
Hydraulikanschlüsse am Heck
Hydraulikanschlüsse am Arm
LED-Arbeitsscheinwerfer an der Seite
LED-Arbeitsscheinwerfer am Heck
Eigene Ölversorgung
Mechanisch oder hydraulisch ausfahrbarer Unterfahrschutz
Werkzeugkiste
Bereifung 445/65 R22,5
Bereifung 560/60 R22,5
Bereifung 650/55 R26,5
Typ | PH 16 |
Technische Daten gem. StVZO |
|
Zulässiges Gesamtgewicht | 24.000kg |
Eigengewicht* | 4.740kg |
Höchstgeschwindigkeit | 40 km/h |
Anzahl der Achsen | 2 |
Achsabstand | 1.810mm |
Technisch zulässige Daten gem. des Herstellers | |
Max. Hebekapazität | 16.000kg |
Max. Kippkapazität | 17.000kg |
Länge des Containers min./max. | 5.500/6.500mm |
Max. Kippwinkel | 52° |
Max. Länge des Anhängers mit Container | 8.870mm |
Aufziehhöhe* | 1.190mm |
Leistungsbedarf | 100 PS |
Betriebsdruck | 200 bar |
Erforderliche Ölmenge | Ca. 30 Liter |
* Abhängig von der Ausstattung
Metaltech Hakenlifter PH12
Serienausstattung:
Knickarm
Hydraulische Steuerung
Druckluftbremsanlage
LED-Beleuchtung gem. StVZO
Abstellbremse
Volle Alu-Kotflügel aus Riffelblech
Seitlicher Unterfahrschutz
Mechanische Containerverrieglung
Mechanisches Umschalten zwischen Heben und Kippen
Hydraulische Achsabstützung
Parabellfederung
40mm Zugöse
2-Gang-Getriebe-Stützfuß
Sonderausstattung:
Nachlauflenkachse
Zwangslenkung
Pendelaggregat
Druckluftbremsanlage mit ALB
Elektrische Steuerung mit oder ohne Load-Sensing
Hydraulisches Umschalten zwischen Heben und Kippen
Signalisierung Heben oder Kippen mit und ohne Bedienfehlerabsicherung
Hydraulikanschlüsse am Heck
Hydraulikanschlüsse am Arm
LED-Arbeitsscheinwerfer an der Seite
LED-Arbeitsscheinwerfer am Heck
Eigene Ölversorgung
Werkzeugkiste
Typ | PH 12 |
Technische Daten gem. StVZO |
|
Zulässiges Gesamtgewicht | 15.900kg |
Eigengewicht* | 2.780kg |
Höchstgeschwindigkeit | 40 km/h |
Anzahl der Achsen | 2 |
Achsabstand | 1.200mm |
Technisch zulässige Daten gem. des Herstellers | |
Max. Hebekapazität | 12.220kg |
Max. Kippkapazität | 14.000kg |
Länge des Containers min./max. | 4.100/4.600mm |
Max. Kippwinkel | 46° |
Max. Länge des Anhängers mit Container | 6.500mm |
Aufziehhöhe | 940mm |
Leistungsbedarf | 70 PS |
Betriebsdruck | 200 bar |
Erforderliche Ölmenge | Ca. 20 Liter |
* Abhängig von der Ausstattung
Metaltech Hakenlifter PH4
Serienausstattung:
Knickarm
Hydraulische Steuerung
Druckluftbremsanlage
LED-Beleuchtung gem. StVZO
Abstellbremse
Kunststoffkotflügel
Seitlicher Unterfahrschutz
Mechanische Containerverrieglung
Mechanisches Umschalten zwischen Heben und Kippen
Hydraulische Achsabstützung
40mm Zugöse
2-Gang-Getriebe-Stützfuß
Typ | PH 4 |
Technische Daten gem. StVZO |
|
Zulässiges Gesamtgewicht | 6.500kg |
Eigengewicht* | 1.900kg |
Höchstgeschwindigkeit | 40 km/h |
Technisch zulässige Daten gem. des Herstellers | |
Max. Hebekapazität | 4.600kg |
Max. Kippkapazität | 6.000kg |
Länge des Containers min./max. | 3.600mm |
Max. Kippwinkel | 52° |
Max. Länge des Anhängers mit Container | 5.880mm |
Aufziehhöhe | 900mm |
Leistungsbedarf | 70 PS |
Betriebsdruck | 180 bar |
Erforderliche Ölmenge | Ca. 20 Liter |
* Abhängig von der Ausstattung
Metaltech Muldenkipper TS 22
Serienausstattung:
Parabelfederung
Zweikreis-Druckluftbremse mit ALB-Regler
mechanische Abstellbremse
LED-Beleuchtungsanlage gem. StVZO
hydraulische Deichselfederung
hydraulische Achsabstützung
40 km/h Ausführung
Kugelkopf K80
hydraulischer Stützfuß
Bereifung 385/65 R22,5
Zwangslenkung der 1. und 3. Achse
Sonderausstattung:
hydraulisches Fahrwerk
seitliches Kippsystem, links oder rechts
Plane mit Gestell
Arbeitspodest
500mm Aufsatz
eigene Ölversorgung mit elektronischer Steuerung
Werkzeugkiste oder Wasserbehälter
Austragleiste hinten
automatische Anhängerkupplung
Durchtriebe für 2. Anhänger
Bereifung 445/65 R22,5
Bereifung 560/45 R22,5
Bereifung 600/50 R22,5
Bereifung 650/55 R26,5
Bereifung 710/50 R26,5
|
Typ |
TS 22 |
|
Technische Daten gem. StVZO |
|
|
Zul. Gesamtgewicht |
31.000kg |
|
Eigengewicht* |
Ca. 8.400kg |
|
Gesamtlänge |
10.120mm |
|
Gesamtbreite |
2.550mm |
|
Anzahl der Achsen |
3 |
|
Achsabstand |
1.525mm |
|
Zul. Höchstgeschwindigkeit |
40 km/h |
|
Technische Daten gem. des Herstellers |
|
|
Tech. Nutzlast |
22.000kg |
|
Tech. Gesamtgewicht |
34.950kg |
|
Länge der Mulde |
8.100mm |
|
Höhe der Mulde |
1.700mm |
|
Breite der Mulde |
2.200mm |
|
Höhe zum Ladeboden* |
1.390mm |
|
Transportvolumen ohne/mit Aufbau |
30/39m³ |
|
Min. Schlepperleistung |
185 PS |
*Abhängig von der Ausstattung
Metaltech Muldenkipper TS 18
Serienausstattung:
Parabelfederung
Zweikreis-Druckluftbremse mit ALB-Regler
mechanische Abstellbremse
LED-Beleuchtungsanlage gem. StVZO
hydraulische Deichselfederung
hydraulische Achsabstützung
40 km/h Ausführung
Kugelkopf K80
hydraulischer Stützfuß
Bereifung 385/55 R22,5
Sonderausstattung:
Nachlauflenkachse
Zwangslenkung
hydraulisches Fahrwerk
seitliches Kippsystem, links oder rechts
Plane mit Gestell
Arbeitspodest
500mm Aufsatz
eigene Ölversorgung mit elektronischer Steuerung
Werkzeugkiste oder Wasserbehälter
Austragleiste hinten
automatische Anhängerkupplung
Durchtriebe für 2. Anhänger
Bereifung 445/65 R22,5
Bereifung 560/45 R22,5
Bereifung 600/50 R22,5
Bereifung 650/55 R26,5
Typ | TS 18 |
Technische Daten gem. StVZO |
|
Zul. Gesamtgewicht | 21.000kg |
Eigengewicht* | Ca. 7.000kg |
Gesamtlänge | 8.500mm |
Gesamtbreite | 2.550mm |
Anzahl der Achsen | 2 |
Achsabstand | 1.525mm |
Zul. Höchstgeschwindigkeit | 40 km/h |
Technische Daten gem. des Herstellers |
|
Tech. Nutzlast | 18.000kg |
Tech. Gesamtgewicht | 24.950kg |
Länge der Mulde | 6.500mm |
Höhe der Mulde | 1.700mm |
Breite der Mulde | 2.200mm |
Höhe zum Ladeboden* | 1.390mm |
Transportvolumen ohne/mit Aufbau | 24/31m³ |
Min. Schlepperleistung | 160 PS |
* Abhängig von der Ausstattung
